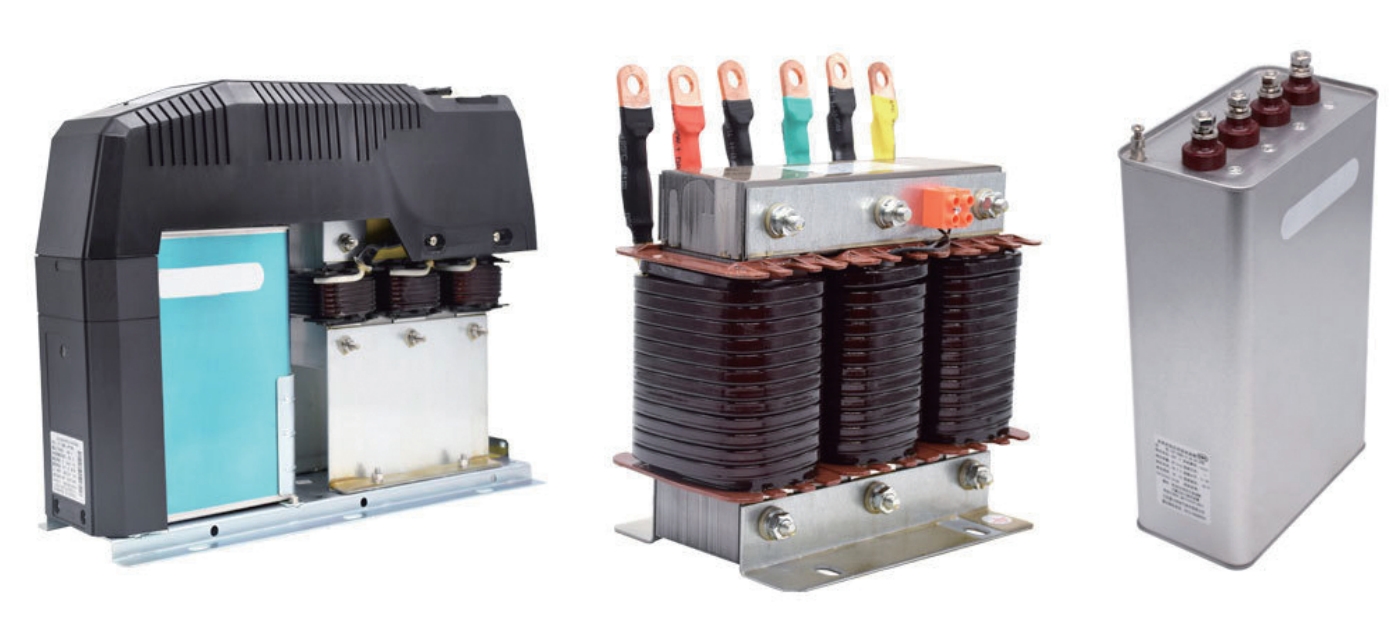

产品描述
NY 系列低压无功补偿模块是 0.4 KV—0.75 KV电压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备，它通过改变结构和电路设计将传统由智能控制器、熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等分立器件组装的无功补偿装置进行高度集成的一种无功补偿模块，该系列模块具有体积小、组柜及二次接线简单、维护方便等显著优点，既能满足集中补偿要求又能方便实现就地补偿。本系列产品使用于谐波污染不超标的场合。
性能参数
|
低压无功补偿模块 ( 智能电容器 ) |
||||
|
参数类别 |
NY 系列智能电容器 |
|||
|
环境条件 |
||||
|
环境温度 |
-25～+45℃ |
|||
|
相对湿度 |
40℃，20～50% |
|||
|
大气压力 |
79.5～106.0Kpa | |||
|
海拔高度 |
≤4000米 |
|||
|
无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在 |
||||
|
工作电源 |
||||
|
工作电压 |
~ 380V+20% 或 ~ 220V+20% (660V 特殊规格可定做 )，交流 50Hz, 电压畸变率≤ 5% |
|||
|
工作频率 |
48.5～51.5Hz |
|||
|
额定功率 |
≤ 3VA |
|||
|
电压波形 |
正弦波，总畸变率 ≤ 5% |
|||
|
功率消耗 |
≤ 0.5W（切除电容器时）， ≤ 1.0W（投入电容器时） |
|||
|
测量误差 |
||||
|
电压 |
≤ 0.5% ( 在 80% ~ 120% 额定电压范围内 ) |
|||
|
电流 |
≤ 1.0% ( 在 5% ~ 20% 额定电流范围内 ) ≤ 0.5% ( 在 20% ~ 120% 额定电流范围内 ) |
|||
|
功率 |
≤ 1% |
|||
|
功率因数 |
±0.01% |
|||
|
保护误差 |
||||
|
电压 |
≤0.5% | |||
|
电流 |
≤1.0% | |||
|
温度 |
±1℃ | |||
|
时间 |
±0.01s | |||
|
无功补偿控制参数 |
||||
|
无功补偿误差 |
≤最小电容器容量的 75% | |||
|
电容器投切时隔 |
≤ 5s ~ 180s ( 可设定 ) | |||
|
无功容量 |
共补单台≤ 50kvar ( 单 ) ≤ (40+40) kvar ( 双 )；分补单台≤ 50kvar ( 单 ) ≤ (40+40) kvar ( 双 ) | |||
|
有控制器 |
联机 ≤ 32 台共补 + 23 台分补 | |||
|
可靠性参数 |
||||
|
控制准确率 |
100% | |||
|
投切允许次数 |
120 万次 ( 带负载 ) | |||
|
投切开关耐压 |
≥ 3000V AC | |||
|
投切涌流 |
≤ 2 倍电容器额定工作电流 | |||
|
电容器容量运行时间衰减率 |
≤1%/年 | |||
|
电容器容量投切衰减率 |
≤0.1%/万次 | |||
|
容规格 ( 单位 kvar) |
||||
|
共补 |
单组 50，40，30，25，20，15，10，5； 双组 40+40，40+20，20+20，20+15，20+10，15+10，10+5，5+5。 |
|||
|
分补 |
单组 50，40，30，25，20，15，10，5； 双组 40+40，40+20，20+20，20+10，15+10，10+10，10+5，5+5。 |
|||
|
机械参数 |
||||
|
外形尺寸 |
G 型 /Z 型 /K 型 / 型系列： W-70mm H-300mm D- 340mm V 型系列： W-138mm H-340mm D-456mm | |||
|
安装固定孔距 |
G 型 Z 型 /K 型 / 型系列： W-85mm*D-315mm V 型系列： W-53mm*D-429mm | |||
